WD-TXT/24V
|
产品名称 |
产品型号 |
额定工作电压（Un） |
最大持续工作电压（Uc） |
额定负载电流（IL） |
标称放电电流（ln）（8/20μs） |
最大放电电流（nax）（8/20μs） |
电压保护水平Up） |
传输速率（Vs） |
插入损耗（Ae） |
|
5V导轨式信号防雷器 |
TL-TX/5 |
5V |
8V |
1A |
5Ka |
10Ka |
≤13V |
10M |
≤0.3dB |
|
12V导轨式信号防雷器 |
TL-TX/12 |
12V |
15V |
1A |
5Ka |
10Ka |
≤25V |
10M |
≤0.3dB |
|
24V导轨式信号防雷器 |
TL-TX/24 |
24V |
30V |
1A |
5Ka |
10Ka |
≤60V |
10M |
≤0.3dB |
|
4-20ma导轨式信号防雷器 |
TL-TX/4-20 |
24V |
30V |
1A |
5Ka |
10Ka |
≤60V |
10M |
≤0.3dB |
|
36V导轨式信号防雷器 |
TL-TX/36 |
36V |
82V |
1A |
5Ka |
10Ka |
≤100V |
10M |
≤0.3dB |
|
110V导轨式信号防雷器 |
TL-TX/110 |
110V |
180V |
1A |
5Ka |
10Ka |
≤230V |
10M |
≤0.3dB |
|
12V导轨式电源防雷器 |
TL-DY/12 |
12V |
18V |
2A |
5Ka |
10Ka |
≤60V |
- |
- |
|
24V导轨式电源防雷器 |
TL-DY/24 |
24V |
47V |
2A |
5Ka |
10Ka |
≤90V |
- |
- |
|
48V导轨式电源防雷器 |
TL-DY/48 |
48V |
82V |
1A |
5Ka |
10Ka |
≤130V |
- |
- |
|
220V导轨式电源防雷器 |
TL-DY/220 |
220V |
470V |
1A |
5Ka |
10Ka |
≤900V |
- |
- |

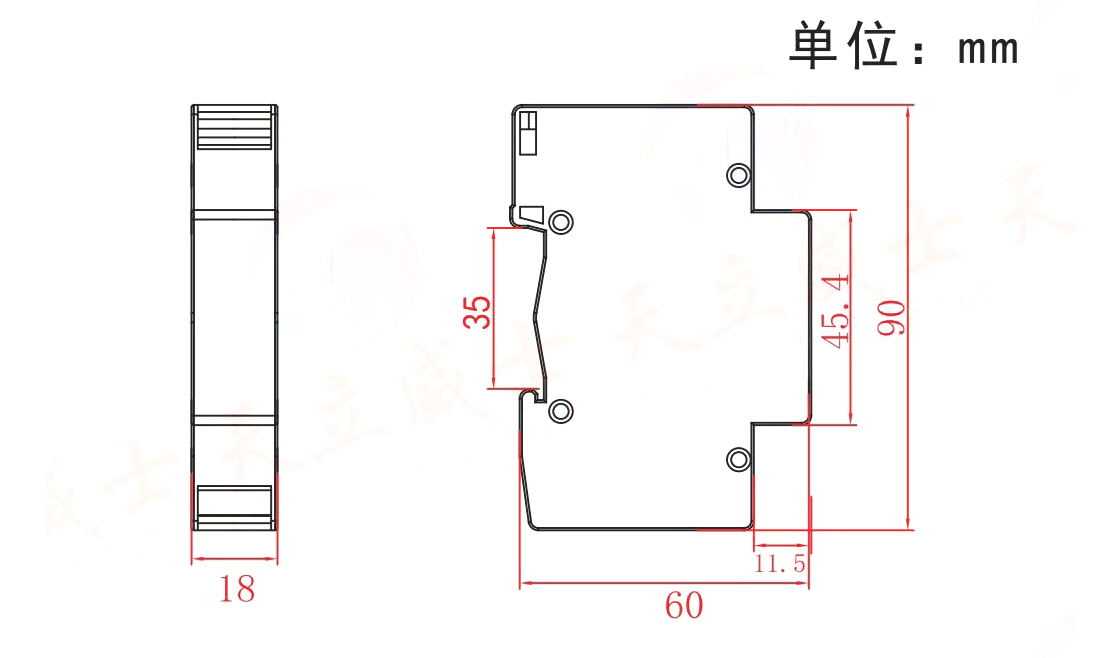

导轨式防雷器产品尺寸规格说明

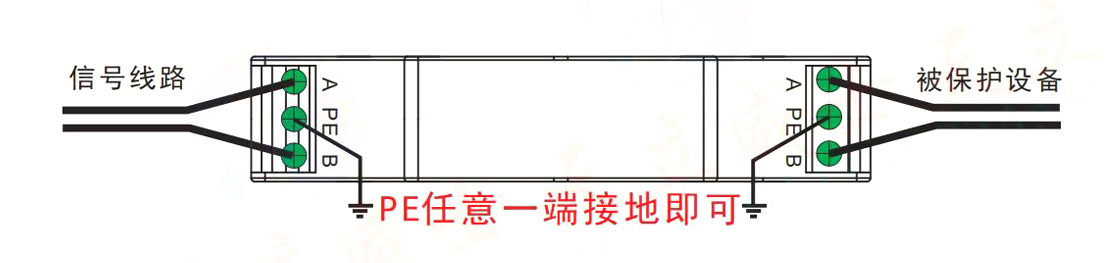

本产品为串联连接方式。
请选择与被保护设备接口类型相同的产品。
本产品的A-A/B-B；（L/+）-（L/+）/（N/-）-（N/-）通道一一对应，禁止交叉接线。
防雷器的“IN”为输入端接“浪涌端”接线路，OUT为输出“设备端”接被保护的设备。
防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短而粗。
防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全
