WD-KEV2/220
通流容量大，采用多级保护。
内置快速半导体保护器件，响应速度快，残压低。
核心元件采用国际知名品牌，性能优越。
节能、环保，安装简便，适用于各种标准接口类型。
插入损耗低，确保线路畅通。
驻波系数小，工作频率范围宽。
导轨式防雷器产品参数说明
|
产品名称 |
产品型号 |
额定工作电压（Un） |
最大持续工作电压（Uc） |
额定负载电流（IL） |
标称放电电流（In）（8/20μs） |
最大放电电流（Imax）（8/20μs） |
电压保护水平（Up） |
传输速率（Vs） |
插入损耗（Ae） |
||||||||
|
导轨式百兆网络防雷器 |
TL-E100 |
5V |
8V |
1A |
5Ka |
10Ka |
≤15V |
100M |
≤0.3dB |
||||||||
|
导轨式千兆网络防雷器 |
TL-E1000 |
5V |
8V |
1A |
5Ka |
10Ka |
≤15V |
100M |
≤0.1dB |
||||||||
|
网络部分/电源部分 |
网络/电源 |
网络/电源 |
网络/电源 |
网络/电源 |
网络/电源 |
网络/电源 |
网络/电源 |
网络/电源 |
|||||||||
|
导轨式百兆POE网络防雷器 |
TL-POE/E100 |
5V |
48V |
8V |
100V |
1A |
1A |
5Ka |
5Ka |
10Ka |
10Ka |
≤15V |
≤100V |
100M |
- |
≤0.3dB |
- |
|
导轨式千兆POE网络防雷器 |
TL-POE/E1000 |
5V |
48V |
8V |
100V |
1A |
1A |
5Ka |
5Ka |
10Ka |
10Ka |
≤15V |
≤100V |
100M |
- |
≤0.3dB |
- |
|
12V网络二合一防雷器（百兆） |
TL-EP/12 |
5V |
12V |
8V |
18V |
1A |
2A |
5Ka |
5Ka |
10Ka |
10Ka |
≤15V |
≤60V |
100M |
- |
≤0.3dB |
- |
|
24V网络二合一防雷器（百兆） |
TL-EP/24 |
5V |
24V |
8V |
47V |
1A |
2A |
5Ka |
5Ka |
10Ka |
10Ka |
≤15V |
≤90V |
100M |
- |
≤0.3dB |
- |
|
220V网络二合一防雷器（百兆） |
TL-EP/220 |
5V |
220V |
8V |
470V |
1A |
2A |
5Ka |
5Ka |
10Ka |
10Ka |
≤15V |
900V |
100M |
- |
≤0.3dB |
- |
|
12V网络二合一防雷器（千兆） |
TL-KEV2/12 |
5V |
12V |
8V |
18V |
1A |
2A |
5Ka |
5Ka |
10Ka |
10Ka |
≤15V |
≤60V |
100M |
- |
≤0.3dB |
- |
|
24V网络二合一防雷器（千兆） |
TL-KEV2/24 |
5V |
24V |
8V |
47V |
1A |
2A |
5Ka |
5Ka |
10Ka |
10Ka |
≤15V |
≤90V |
100M |
- |
≤0.3dB |
- |
|
220V网络二合一防雷器（千兆） |
TL-KEV2/220 |
5V |
220V |
8V |
470V |
1A |
2A |
5Ka |
5Ka |
10Ka |
10Ka |
≤15V |
≤900V |
100M |
- |
≤0.3dB |
- |

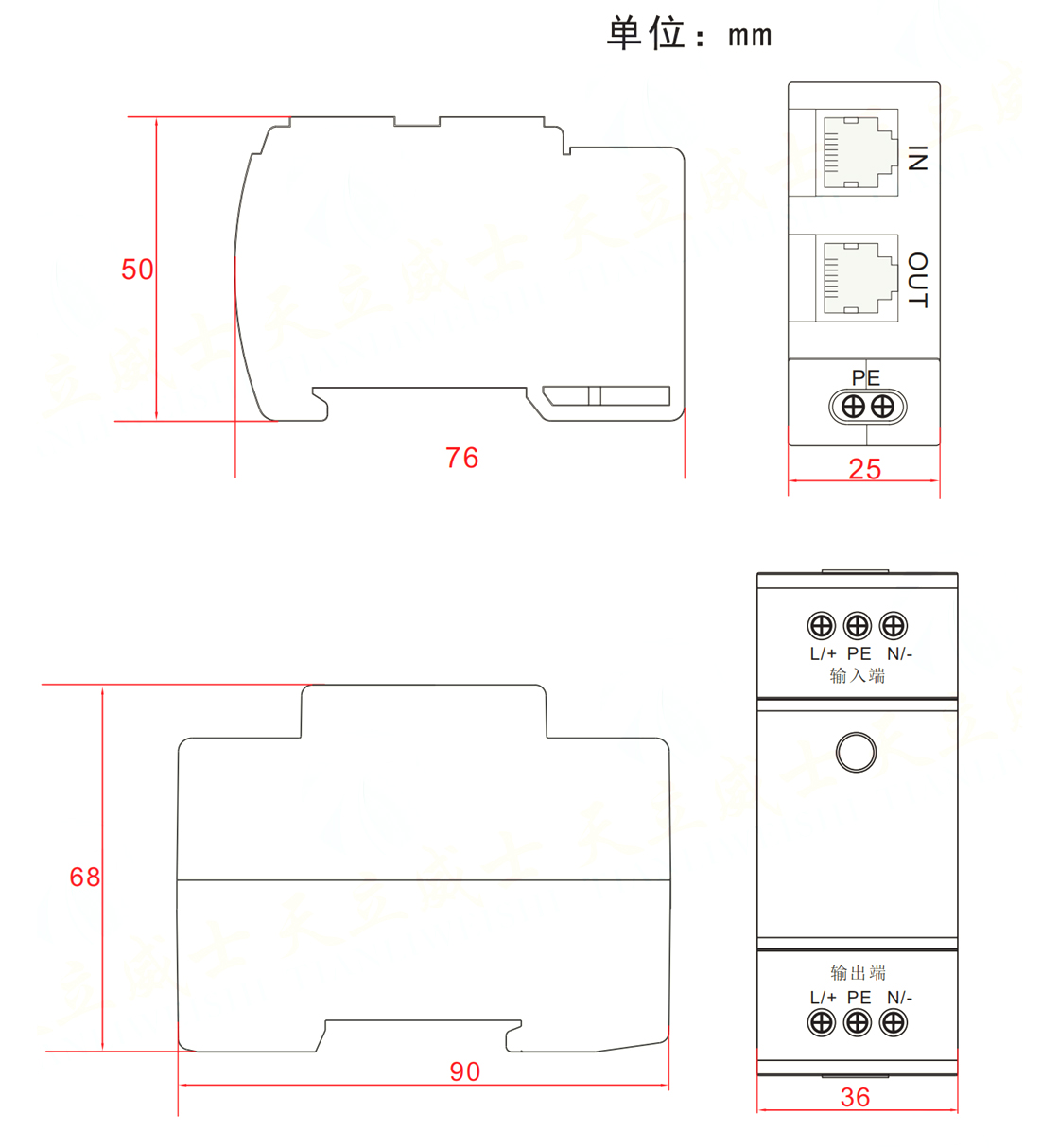

导轨式防雷器产品尺寸规格说明

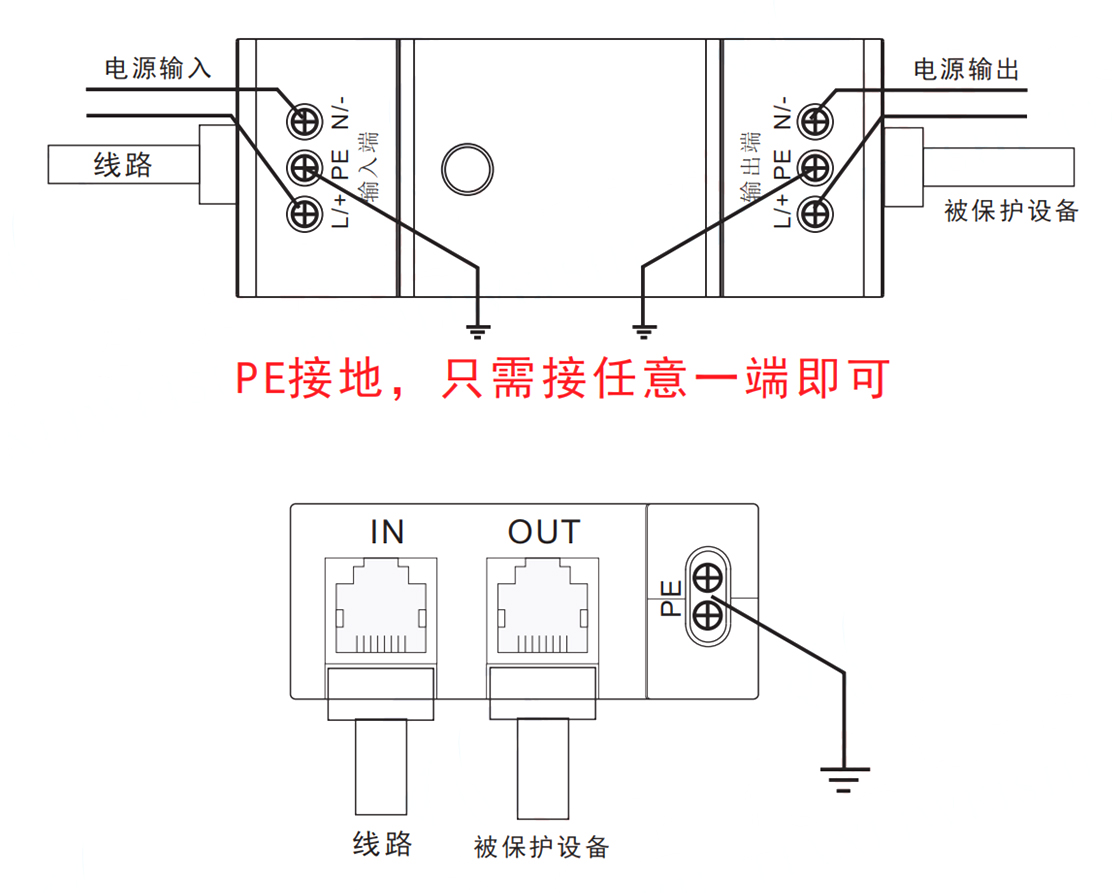

本产品为串联连接方式。
请选择与被保护设备接口类型相同的产品。
本产品的A-A/B-B；（L/+）-（L/+）/（N/-）-（N/-）通道一一对应，禁止交叉接线。
防雷器的“IN”为输入端接“浪涌端”接线路，OUT为输出“设备端”接被保护的设备。
防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短而粗。
防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全
