WDDY
1.满足国际GB28184一2011《消防设备电源监控系统》的要求：
2.监测消防设备主、备电源工作状态：
3.监测消防设备主、备电源过压、欠压、缺相、过流等故障：
4.监测设备主、备电源中断供电故障：
5.采用Rs485通讯总线设计，通讯分为2根线，A和B：
6.设有通用款一机多用，可随意根据现场情况，设置单相、三相或者单路、双路类型：
7.可拓展，实现无线、GPRS等功能；

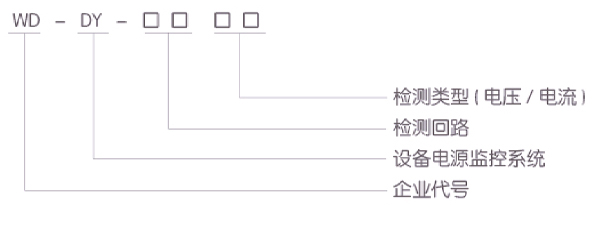

型号说明
技术参数
|
类型 |
参数 |
类型 |
参数 |
|
供电电压 |
DC24V或交流220V供电 |
报警延时 |
0-60s可调，现场可设定 |
|
额定功率 |
<5W |
显示界面 |
6位LCD显示，LED指示 |
|
通信方式 |
Rs485通讯总线 |
环境温度 |
-10°-十70℃ |
|
电源线 |
NH—BV-2x2.5mm□ |
环境湿度 |
相对湿度≤95% |
|
通讯线 |
ZR-RVS-2 x 1.5mm□ |
海拔高度 |
4500m |
|
输出参数 |
1路无源触点，报警或控制输出 |
外形尺寸 |
130×95×55mm（宽高深） |
|
地址编码 |
每台消防电源模块均具有唯一地址编码 |
- |
- |
电压、电流消防设备电源监控模块（信号传感器）选型速选表
|
型号 |
WDDY-10A |
WDDY-11VA |
WDDY-22VA |
WDDY-30A |
WDDY-11A |
WDDY-33VA |
WDDY-63VA |
|
|
监测单相电流 |
√ |
|
|
|
|
|
|
|
|
监测单相交流电压+电流 |
|
√ |
|
|
|
|
|
|
|
监测单相双电源交流电压+电流 |
|
|
√ |
|
|
|
|
|
|
监测三相电流 |
|
|
|
√ |
|
|
|
|
|
监测单相双电源电流 |
|
|
|
|
√ |
|
|
|
|
监测三相四线交流电压+电流 |
|
|
|
|
|
√ |
|
|
|
监测三相四线双电源交流电压+电流 |
|
|
|
|
|
|
√ |
|
|
保护功能 |
过压 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
欠压 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
缺相 |
|
|
|
|
|
|
|
|
|
过流 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
电源中断 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
通讯协议Rs485通讯协议 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
电流、电压、开关量LCD显示功能 |
1路 |
1路 |
1路 |
1路 |
1路 |
1路 |
1路 |
|
|
继电输出（报警常开点和路数) |
|
|
|
|
|
|
|
|
|
附加功能 |
监测消防应急配电箱温度、烟雾弧光预警功能、无线物联网报警功能： 过电流功能：电流互感器由用户自行选购，根据进线端双电源转换开关或断路器的额定电流选择电流等级。 可增加扩展模块监测单路三相电压或电流功能。 |
|||||||
消防设备电源模块监控的消防设备举例
|
设备名称 |
监控内容 |
|
消防栓（消防炮）系统 |
消防水泵电源 |
|
自动喷水灭火系统、水幕 |
6位LCD显示，LED指示 |
|
水喷雾灭火系统、雨淋喷水灭火系统 |
喷淋泵、稳压泵电源 |
|
泡沫灭火系统 |
消防水泵、泡沫液泵电源 |
|
干粉灭火系统 |
供电电源 |
|
气体灭火系统 |
供电电源 |
|
防烟排烟系统 |
防烟排烟风机电源、电动防火阀、电动排烟防火阀、常闭送风口，排烟机 |
|
电动排烟窗、电动挡烟垂壁电源 |
6位LCD显示，LED指示 |
|
防火门和卷帘门系统 |
防火门和卷帘门供电电源 |
|
消防电梯 |
消防电梯、排污泵供电电源 |
|
消防应急照明和疏散指示系统 |
备用照明、疏撒照明供电电源 |
|
应急照明配电箱 |
所有应急照明配电箱 |
|
消防设备应急电源(EPS) |
所有消防设备应急电源(EPS) |
|
消防设备直流电源 |
分布在竖井或电气设备间，给消防设备供电的直流电源 |
