WDQ4隔离型

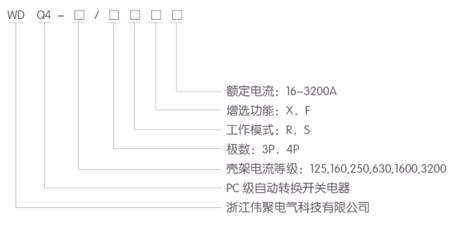

型号说明

概述

　　WDQ4系列隔离型双电源自动换开关主要用于交流50H忆，额定电压380V，控制额定电压220V，额定电流16至3200A的配电或发电机网络中的一主一备或互为主备切换系统及市电和发电组的负荷切换。同时亦可用于不频繁接通与断电路及线路的隔离之用。
　　产品广泛应用于消防、医院、银行、高层建筑等不允许断电的供电场所的输、配电系统及自动化系统。

符合标准

●WS1系列双电源自动转换开关符合下列标准：
●国际标准：
C60947-1(1998)《低压开关设备和控制设备第一部分总则》
EC60947-3(1999)《低压开关设备和控制设备、开关、隔离器、开关及熔斯器组合电器》
EC60947-6(1999)《低压开关设备和控制设备多功能开关自动转换开关电器》
●国家标准：
GB/T4048.1-2002《低压开关设备和控制设备总则》
GB14048.3-20002《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》
GB14048.11-2002《低压开关设备和控制设备多功能电器第1篇：自动转换开关电器》

技术参数

●采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）：
●采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠：
●采用过零技术，紧急情况下可强制置雾（同时切断两路电源），满足消防联动需要：
●执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无躁音、冲击力小：
●操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流稳定工作无需提供工作电流，节能显著：
●执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉：
●具有明显通断位置指示、挂锁等功能，可靠实现电源与负裁间的隔离：
●安全性能好，自动化程度高，可靠性高，使用寿命8000次以上：
●机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰：
●具有主电源合、备用电源分：主电源分、备用电源合：主、备电源均断开三种稳定工作(Ⅰ-0-Ⅱ)
●安装方便，控制回路采用接插式端子连接；
●四种操作功能：紧急手动操作、电子远程控制操作、自动控制状态时紧急断开操作、自动控操作。

WDQ4-100A~1600A自动转换开关安装尺寸图

规格	外型尺寸与安装尺寸
In	A	Al	B	B1	C	E	G	J	K	L	N	P	R	S	T	U		W		ΦX	Y	Y1
100A/3	235	232	106	105	134	133	115	221.5	84	7	74.5	30	14	18	2.5		105	126		6	36	86
100A/4	247	244	106	105	134	133	115	233.5	84	7	74.5	30	14	18	2.5		105	126		6	36	86
125A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5		127	158		9	55	125
125A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5		127	158		9	55	125
160A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5		127	158		9	55	125
160A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5		127	158		9	55	125
250A/3	356	312	170	142	261	208	145	293	102	7	91	50	25	30	3.5		142	168		11	60	145
250A/4	406	362	170	142	261	208	145	343	102	7	91	50	25	30	3.5		142	168		11	60	145
400A/3	487	368	260	222	284	273	189	351	180	9	93	65	32	40	5		222	203		11	83	193
400A/4	552	433	260	222	284	273	189	416	180	9	93	65	32	40	5		222	203		11	83	193
630A/3	487	368	260	222	284	273	189	351	180	9	93	65	40	50	6		222	203		12	83	193
630A/4	552	433	260	222	284	273	189	416	180	9	93	65	40	50	6		222		203	12	83	193
800A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8		250		207	12.5	109	254
800A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8		250	207		12.5	109	254
1000A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8		250	207		12.5	109	254
1000A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8		250	207		12.5	109	254
1250A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	8		250		207	13	110	255
1250A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	8		250		207	13	110	255
1600A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	10		250		207	13	110	255
1600A/4	760	633	357	250	363	350	443	613	357	11	87	120	80	69	10		250		207	13	110	255
2000A	800	633	460		542		447	610			84.5		80	120	10							169
2500A	800	633	460		542		447	610			84.5		80	120			15					174
3200A	800	633	460		542		447	610			84.5		80	120			25					179
